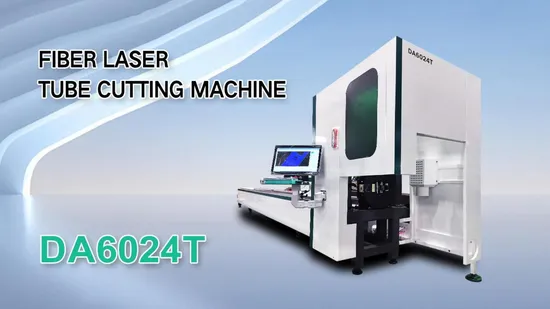

ダディCNC Imulti

• 概要
• 製品パラメータ

概要

基本情報

モデル番号	DA6024
冷却システム	水冷
テクニカルクラス	連続波レーザー
適用可能な材料	金属
構造タイプ	ガントリータイプ
レーザー分類	自由電子レーザー
レーザー技術	レーザー制御断層切断
モデル	Ld-6024t
力	1000W / 1500W / 2000W / 3000W / 4000W / 6000W
レーザーブランド	IPG/マックス/レイカス
サーボモーター	FUJI/Yaskawa, Japan
最大加速度	1.5g
切断速度	140m/分
リニアガイド	台湾ハイウィン
X/Y軸の再配置精度	0.02mm
X/Y軸位置決め精度	0.03mm
切断エリア	6m;直径: 120mm、160mm、240mm
制御システム	Raytools/Cypcut/Weihong/Fangling
補助ガス	圧縮空気、酸素、窒素
チャックスピード	110r/分
輸送パッケージ	木箱
仕様	9×2.5×1.8m
商標	ダディCNC
起源	中国、済南市
HSコード	8456110090
生産能力	月500セット

製品説明

丸管、角管、長方形管、管状部材、H形鋼などの切断に適したプロ仕様のレーザーチューブ切断機です。当社のチューブレーザー切断機は様々なモデルを取り揃えており、直径10～500mm、長さ6mまたは12mのチューブを切断できます。チューブとパイプの自動供給機能も備えています。

ファイバーレーザーには一連の利点があり、チューブレーザー切断機はチューブ加工会社で徐々にますます多く使用されるようになっています。

高いビーム品質、高輝度、高い変換率、メンテナンスフリー、低コストで小型でありながら安定した信頼性の高い動作など、様々な利点があります。エアアシスト切断は、レーザー切断の最先端技術であり、特にステンレス鋼、炭素鋼、合金、真鍮、銅、チタンなどの金属材料の精密切断に適しています。金属製品、自転車、金属家具、フィットネス機器、スポーツ用品、農機具、陳列棚、消防設備などに広く使用されています。

機械の優位性


機械フレーム自動サポート
この機械はプレート溶接構造ベッドを採用しており、ベッドDADIの小型パイプ切断機は高度な
構造は最適な応力点とサポートに達し、自動サポートシステムにより安定性と精度が確保されます。
一体型の溶接固定により、より大きな負荷に耐えることができ、切断工程でも重要な役割を果たします。
エイジング処理後、パイプの内部応力が大幅に軽減され、パイプのアライメントが維持され、ベッドの安定性が確保され、機器の長期にわたる安定した操作が保証されます。材料の長さや直径に関係なく、切断はきれいで正確で一貫しています。
フロントチャック リアチャック
フロントチャックは完全に密閉された外観で防塵性を採用しています。爪付きのリアチャックは、特殊な形状のものを挟むことができます。
ほこりの侵入を防ぐ構造で、パイプが美しく、配管継手が滑らないようにする機能を持っています
アルミ合金パネル+ステンレススチールカバーでダスト抽出または吹き飛ばしがたっぷり、クランプストロークは大きい、
バックル。グリッパーなしでフルストローククランプ範囲を実現。爪のタイプは小型で使いやすく、クランプ力は転置調整可能。クランプ力と耐荷重が強く、重い配管継手加工を実現できます。また、力が強く、安定した性能、高効率、一体型支持ベース構造により、支持ベアリングのクランプ精度が向上します。安定性。


主なコンポーネント
レーザー光源サーボモーター式水チラー
DADlは中国の最も有名なブランドを使用し、サーボモーターは中国の高プロの切断を安定させ駆動します
プロのカッティング レーザー ソース、ビームの動きを制御し、Z 軸で発生した熱を時間内に取り除きます。サイズが小さく、重量が軽く、プログラムに従って軸を簡単に動かすことができます。温度を正確に制御し、高品質のビーム品質、高い光指示でカッティングを完了し、光出力率の変換効率を安定させ、発光操作を複雑な精度で実行し、レーザーにより正常な作業モードが達成されやすくなります。ユーザーは、ニーズに応じてレーザー カッターのパラメーターを調整できます。
サーボドライバー HIWIN レール YYC ギア
高速応答、高精度制御、単弧歯接触のリニアガイドを採用したHiwinの4列YYCギア用リニアガイドは、高精度製造、ラック歯のエネルギー効率、そして最適化された表面焼入れ硬度HRC58モーターを統合した安定性を実現しています。ノズルとパイプ間の距離を一定に保つ構造設計により、DIN6レベルに達する高負荷に耐え、高精度リニアガイドは高速、高精度の要件を満たし、切削負荷、高剛性、高精度、そして高精度CNC装置に効果的に適合し、高品質と切削速度の安定化を実現します。幅広い用途に対応します。

制御システム
切断ソフトウェア制御システム
これらは、中国で最も有名な高出力ブランドであるDADI専用に開発された2つのソフトウェアセットです。
レーザー切断業界の深いカスタム、お客様からの素晴らしいフィードバックと特別なシートを簡単にカット
パイプ、機能豊富、フライングカットなどのさまざまな処理機能に適しており、顧客をより良く支援します
機会があり、レーザー切断プロセスの取り扱い、使用、生産効率の向上、リソースの節約が含まれます。
一般的なネスティング機能とレーザー加工制御。TubesT 3Dネスティングソフトウェアと連携することで、
最大の効率と最小の無駄。
独立高さ調整コントロールパネルワイヤレスコントローラー
高性能なスタンドアロンコントロールパネルは、ワイヤレス接続と静電容量式高さ調整機能を備え、独自のイーサネット通信性能を損なうことなく操作を簡素化します。カスタマイズ可能なマシン操作とインターフェースにより、チューブ設定やキーボード操作も容易に行えます。ハンドルには鉄製アブソーバーが装備されており、レーザー切断ソフトウェアによるデータ記録も容易です。これにより、比類のないバックロスの発生を低減し、幅広い切断範囲に対応します。また、ジャンピングなどの位置決めも容易です。

山東大地CNC機械設備有限公司は2017年に設立されました。金属成形用インテリジェント設備の研究開発、生産、販売を一体化し、世界中のユーザーにレーザーインテリジェント設備ソリューションを提供することに尽力しています。2つの標準化されたインテリジェント設備製造拠点を有し、敷地面積は10,000平方メートルを超え、年間生産能力は2,000台以上を誇り、お客様の特殊なニーズに合わせた産業自動化ソリューションを提供しています。
主な製品は、ファイバーレーザー切断機、彫刻機、溶接機、洗浄機などです。製品はロシア、アメリカ、西ヨーロッパ、南アジア、東アジアなど100カ国以上に輸出されています。同時に、世界最高レベルのきめ細やかなOEM製造をお客様に提供し、お客様が大手ブランドサプライヤーへの依存から脱却し、独自の優れた企業イメージを確立できるよう支援しています。
DADI CNCは、この分野において多数の特許と認証（CE、ISO9001、BV、SGS、TUVなど）を取得しています。さらに、ISO品質管理システムと5Sマネジメントシステムを導入し、効率的な生産と製品の信頼性を確保しています。

Q: 正確な見積りをもらうにはどうすればいいですか?
A: 金属の厚さやサイズなど、ご要望の詳細をお知らせください。
Q:中国からあなたの国までの送料はいくらですか?
A: 機械は海路または航空機でお客様の港または玄関先までお届けいたします。最寄りの港またはご住所（郵便番号を含む）をお知らせください。当社は信頼できる配送業者を擁しており、安全で便利、そして迅速な配送を保証いたします。
Q: 輸入料金や税金を確認するにはどうすればいいですか?
A: お客様に連絡し、機械のHSコードをお伝えください。レーザー加工機のHSコードは84561100です。
Q: 支払条件、最小発注量、保証、FOB...
A：お支払い条件は、T/Tによるご注文時に30%の頭金をお支払いいただき、残りの70%は納品時にお支払いいただきます。最小注文数量：1セット、FOB青島。保証期間：納品後12～36ヶ月。24時間365日対応のオンラインサービス（Skype、WhatsApp、メールなど）をご用意しております。いつでもご連絡ください。お急ぎの場合は、お電話にてご連絡ください。
Q: パッケージとは何ですか?
A:燻蒸処理なしの合板ケース、もしくはパッケージなし。
Q:この機械の操作方法は？
A:当社工場のビデオリンク.......または直接映画をお送りします。
Q: 指導やトレーニングは提供していますか?
A: 当社工場での無料トレーニング。また、クライアントの国でのトレーニング サービスも提供できます。チケット代、食費、宿泊費は購入者が負担する必要があります。
Q: 保証と破損部品に関するポリシーは何ですか?
A: 各種機器の保証期間は 1 ～ 3 年で、その期間中は品質に起因する破損部品やスペアパーツは無料で提供されます。DADI CNC金属管ファイバーレーザー切断機製品パラメータ

モデル		LD-6024T
レーザーパワー		1000W/1500W/2000W/3000W/4000W/6000W
チューブ切断径		丸パイプ：φ50～φ500mm 角パイプ：50～350mm U型鋼 5#～40# I型鋼 10#～40# アングル鋼 250×250mm
チューブ切断長さ		6メートル/12メートル
チューブ切断径		丸管20mm～230mm、角管20mm～150mm
機械の全体寸法		8550*2300*2000mm
機械重量		4000kg
最大リンク速度		150m/分
最大加速度		1.5G
位置決め精度		0.03mm
オプション		半自動装填/全自動装填システム

形状識別:
丸型、楕円形、角型など、標準および特殊形状のパイプを自動的に認識し、手動による
構成。

非誘導検出：
人間の介入なしに継続的かつ高効率な検出を採用し、業務を効率化し、生産性を向上させます。

卓越した精度：
メーターセクション全体にわたって位置偏差0.15mm以内の切断精度を保証し、一貫性と
すべてのカットに品質を。

空気圧チャック
全自動エアチャックは、ラック＆ピニオン駆動を採用した精密な内部伝達構造を備え、精度を向上させています。小径パイプの切断用に特別に設計されており、柔軟な回転能力と高い回転速度により、迅速かつ効率的な切断のニーズに応えます。
